Le séchage parfait : la patience avant le feu

Ok, je vais te dire un truc que ma mère répète depuis que j’ai quatre ans : « L’argile ne ment pas. » Et c’est vrai. Chaque fois que j’ai essayé de presser le temps — de faire sécher mes pièces trop vite parce que j’étais impatiente, parce que je voulais voir le résultat — l’argile me l’a fait payer. Une fissure ici, une déformation là. Parfois une explosion carrément traumatisante dans le four. Le séchage, c’est l’étape que tout le monde sous-estime. Et c’est pourtant la plus délicate de tout le processus céramique.

Alors aujourd’hui, on parle de science. De la vraie, celle qui explique pourquoi ton bol préféré peut se fissurer à cause d’un courant d’air.

grès en cours de séchage sur des étagères d'atelier de céramique" src="/static/images/atelier-ceramiste-pieces-gres-sechage-etageres.jpg" />

Ce qu’il y a dans l’argile : trois types d’eau

Quand tu façonnes une pièce en argile, tu travailles avec bien plus qu’une simple boue. L’argile contient de l’eau sous trois formes très différentes, et chacune part à un moment précis — si tu veux bien :

L’eau libre

C’est l’eau qui se glisse entre les particules d’argile, comme l’eau dans une éponge mouillée. Elle représente la majorité de l’humidité d’une pièce fraîche. Il en existe deux types : l’eau colloïdale, la première à s’évaporer dès que tu poses ta pièce à l’air, et l’eau d’interposition, qui part ensuite. C’est pendant cette phase que la pièce rétrécit — parfois de 8 à 14% selon l’argile utilisée. Et c’est là que ça devient dangereux.

Un séchage uniforme = des particules d’argile qui se rapprochent au même rythme partout.

Si une partie de ta pièce sèche plus vite qu’une autre (la bordure exposée à l’air, versus le fond posé sur une surface), les retraits se produisent à des vitesses différentes. Résultat : tensions, micro-fissures, et dans le pire des cas, la pièce qui se brise.

L’eau liée

Elle est fixée directement à la structure cristalline des feuillets d’argile (les aluminosilicates). Elle ne part pas au séchage à température ambiante. Il faut monter à des températures entre 400 et 600°C pour qu’elle se libère — c’est ce qu’on appelle la déshydroxylation. C’est pendant la cuisson que cette transformation a lieu, transformant définitivement l’argile en céramique.

L’eau chimique

C’est l’eau qui fait partie intégrante de la molécule d’argile (l’eau de constitution). Elle aussi ne se libère qu’à haute température, et son départ marque la transformation irréversible de l’argile en céramique.

Cette distinction est capitale : comme on l’a exploré dans notre article sur la chimie des émaux, les transformations dans le four obéissent à des lois physiques très précises.

Les phases du retrait : du plastique au sec en os

La pièce passe par plusieurs états bien distincts :

1. État plastique — L’argile est souple, tu peux la façonner. Taux d’humidité élevé.

2. État cuir — La pièce a perdu une bonne partie de son eau libre. Elle est ferme mais pas encore fragile. C’est à ce stade qu’on tourne à nouveau (tournassage), qu’on assemble des éléments, qu’on grave. Ma préférée comme état — on a encore une marge de manœuvre.

3. Sec en os (bone dry) — Toute l’eau libre est partie. La pièce est fragile comme du sucre. Son poids est stable et elle ne rétrécira plus avant la cuisson. C’est à ce stade qu’elle est prête pour le four.

Le retrait total entre l’état plastique et le sec en os peut atteindre 10 à 20% selon l’argile. Un grès chamotté retirera moins qu’une porcelaine fine, qui peut retirer jusqu’à 16-18%. Ma mère utilise toujours un gabarit pour vérifier les retraits — c’est un réflexe qu’elle m’a transmis depuis toute petite.

Les risques : ce qui peut rater (et ça rate souvent)

Les fissures

Elles apparaissent quand des parties de la pièce sèchent à des vitesses différentes. Les zones les plus fines (anses, bords) sèchent plus vite que les zones épaisses (fond, col). Si l’écart est trop grand, la pièce craque.

Astuce : Enveloppe les parties fines dans du plastique pour ralentir leur séchage et équilibrer l’ensemble.

Les déformations

Une pièce posée sur une surface plane peut s’affaisser si la base est trop humide et trop fine. Les pièces hautes peuvent pencher. J’ai eu un vase de 40 cm qui a décidé de partir à 15 degrés vers la gauche. Bah.

L’explosion au four

C’est la catastrophe absolue. Si la pièce n’est pas vraiment sèche en os avant d’entrer dans le four, l’eau libre restante se transforme en vapeur dès 100°C. Cette vapeur cherche à s’échapper mais elle est emprisonnée. Elle fait exploser la pièce — et parfois les pièces voisines dans le four.

Toujours tester avec la joue : une pièce vraiment sèche est à température ambiante (ni froide ni fraîche). Si tu sens de la fraîcheur, c’est encore humide.

Les techniques pour bien sécher

Le séchage lent sous plastique

La méthode reine. On recouvre la pièce d’une bâche plastique sans fermer complètement — juste assez pour ralentir l’évaporation. On laisse un jour ou deux, on soulève pour vérifier, on retourne la pièce si nécessaire pour uniformiser le séchage. Patience. C’est le mot du séchage.

Retourner la pièce

Une fois que la pièce est à l’état cuir, on peut la retourner sur son fond pour que la base sèche au même rythme que le reste. Ma mère met toujours une feuille de journal entre la pièce et la surface — ça permet un micro-échange d’air sans créer de point de friction.

Le séchage sur grille

Plutôt qu’une surface plane qui bloque l’air, poser les pièces sur une grille permet une circulation d’air de tous les côtés. Super pour les assiettes et les plats.

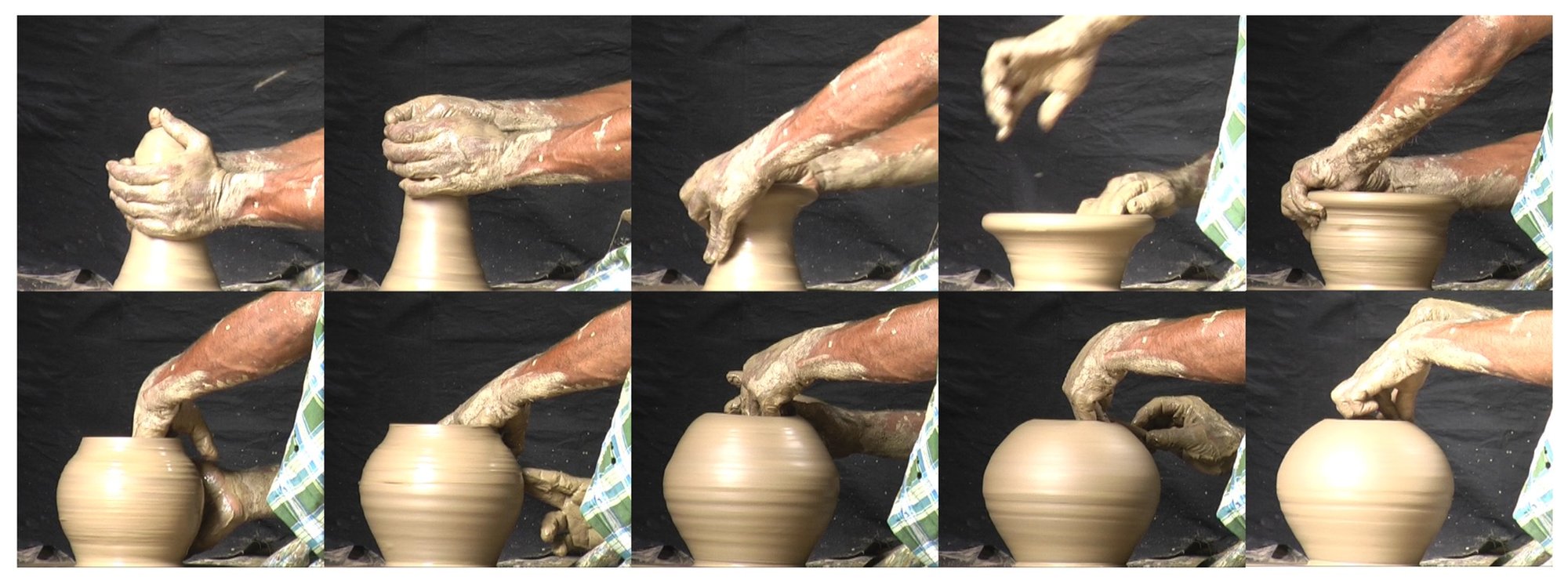

tournage-retarde-pour-les-pieces-tournees">Tournage retardé (pour les pièces tournées)

Pour les pièces tournées au tour, certains potiers préfèrent attendre que la base soit légèrement raffermie avant de retourner et de finir le fond au tournassin. Ça évite les déformations et donne plus de contrôle sur l’épaisseur.

L’influence de l’environnement : hygrométrie, température, ventilation

Voilà le truc dont on parle peu mais qui change tout. L’atelier de ma mère est en Bretagne. L’été, humidité à 80%. En Provence, les mêmes pièces sécheraient trois fois plus vite. C’est une vraie différence dans la gestion du séchage.

L’hygrométrie (taux d’humidité de l’air) : plus l’air est sec, plus le séchage est rapide. En été ou dans un atelier chauffé, attention aux fissures sur les pièces fines.

La température : la chaleur accélère l’évaporation. Au-delà de 30°C dans un atelier ensoleillé, les bords d’une pièce peuvent sécher en quelques heures — trop vite.

La ventilation : un courant d’air direct est l’ennemi numéro un du séchage uniforme. Il crée des zones qui sèchent plus vite. Ferme les fenêtres. Utilise un ventilateur loin des pièces si tu veux juste faire circuler l’air de l’atelier.

Pour les artisans qui produisent en série, certaines manufactures disposent de salles de séchage climatisées où la température et l’hygrométrie sont contrôlées en permanence. Le luxe absolu.

Le test ultime

Avant d’enfourner, je fais toujours deux vérifications :

1. La joue : je pose la pièce contre ma joue. Pas de fraîcheur = bonne signe.
2. La balance : je pèse la pièce à intervalles réguliers (chaque 24h). Quand son poids est stable deux jours de suite, elle est sec en os.

Certains professionnels utilisent des hygromètres de précision. Pour les débutants, la joue et la patience font très bien l’affaire.

Conclusion : l’art de ne rien faire

Le séchage, c’est l’art de savoir ne pas intervenir. De laisser faire la physique, de la respecter. C’est une sorte de méditation active pour qui est habitué à pétrir, tourner, décorer. Tu poses ta pièce. Tu attends. Tu observes. Tu fais confiance.

Ma mère dit que les céramistes impatients font de belles choses cassées. Elle a pas tout à fait tort.

Prends le temps. Tes pièces te le rendront dans le four.

Sources : Le séchage en céramique — Le Blog du Bol ; Le rôle crucial de l’eau en céramique — Creamik ; Calculer le taux de retrait de l’argile — Les néo-céramistes

— Clara M.
