Tu sais ce qui me fascine le plus dans l’atelier de mon pere ? Ce n’est pas le tour, ni meme le four. C’est l’etagere aux émaux. Des dizaines de bocaux remplis de poudres — blanches, grises, rosatres — avec des etiquettes gribouillees au feutre. Vu de l’exterieur, ca ressemble a la reserve d’un pharmacien un peu desordonise. Mais chaque bocal contient une promesse : un vert jade, un noir profond, un bleu qui vibre. Il suffit de les melanger dans les bonnes proportions, de les poser sur la terre, et de laisser le feu faire le reste.
Sauf que « les bonnes proportions », ca ne tombe pas du ciel. Derriere chaque émail, il y a de la chimie. Et pas n’importe laquelle.
Le trio magique : silice, alumine, fondant
Un émail céramique, c’est essentiellement un verre. Un verre tres fin qui fond sur la surface de la piece pendant la cuisson et qui, en refroidissant, forme une couche lisse, dure, souvent brillante. Pour comprendre comment ca marche, il faut connaitre les trois familles d’ingredients qui composent tout email.
La silice (SiO2) est le formateur de verre. C’est elle qui cree le reseau vitreux, cette structure desordonnee d’atomes de silicium et d’oxygene qui donne a l’émail sa transparence et sa durete. Sans silice, pas de verre. C’est le squelette de l’email. La silice entre dans la composition sous forme de quartz, de silex, ou via des feldspaths et des argiles qui en contiennent naturellement.
L’alumine (Al2O3) est le stabilisateur. Elle epaissit l’émail fondu, l’empeche de couler le long de la piece comme du miel. Elle augmente aussi la durete et la resistance chimique de l’émail une fois refroidi. Trop peu d’alumine, et ton émail degouline du pot pour se coller sur la plaque du four — mon pere a vecu ca plus d’une fois. Trop d’alumine, et l’émail devient mat, raide, refuse de fondre correctement. L’alumine provient principalement du kaolin et des feldspaths.
Les fondants (ou flux) sont les elements qui abaissent la temperature de fusion. La silice pure fond a environ 1710°C — bien au-dela de ce que la plupart des fours de ceramiste peuvent atteindre. Les fondants permettent a l’émail de fondre a des temperatures accessibles : 900°C pour une faience, 1250-1300°C pour un gres. Les principaux fondants sont les oxydes de calcium (CaO), de sodium (Na2O), de potassium (K2O), de lithium (Li2O), de zinc (ZnO), de baryum (BaO) et de magnesium (MgO). Chacun a son caractere : le calcium donne un émail dur et durable, le sodium rend l’émail tres fluide et brillant, le zinc favorise les surfaces mates et soyeuses.
Ce trio — silice, alumine, fondant — est a la base de tous les émaux ceramiques, du plus simple au plus complexe. Modifier les proportions, c’est changer le resultat du tout au tout.
La formule de Seger : le GPS du ceramiste
Comment les potiers naviguent-ils dans cet ocean de possibilites ? Grace a un outil invente a la fin du XIXe siècle par un chimiste allemand : la formule de Seger, aussi appelee formule moleculaire unitaire (UMF, pour Unity Molecular Formula).
Hermann August Seger (1839-1893) etait chimiste et directeur de la station d’experimentation chimique de la Manufacture royale de porcelaine de Berlin (KPM). C’est lui qui a eu l’idee geniale de normaliser les recettes d’émaux en les exprimant non pas en poids de matieres premieres, mais en nombre de molecules de chaque oxyde. Et surtout, il a decide que la somme de tous les fondants serait toujours ramenee a 1. Ainsi, on peut comparer n’importe quels émaux entre eux, meme s’ils utilisent des matieres premieres differentes.
Concritement, la formule de Seger s’ecrit en trois colonnes :
- A gauche, les fondants (RO/R2O) : leur total vaut toujours 1,0
- Au centre, l’alumine (Al2O3)
- A droite, la silice (SiO2)
Par exemple, un émail de gres classique pourrait avoir une formule comme :
0,40 CaO / 0,30 KNaO / 0,20 MgO / 0,10 ZnO — 0,35 Al2O3 — 3,5 SiO2
Ce qui te dit immediatement : c’est un émail a dominante calcique, avec un ratio silice/alumine de 10:1, ce qui indique une surface brillante. Si le ratio descend vers 5:1 ou 6:1, l’émail sera mat. Ces ratios sont la cle de voute du systeme : ils permettent de predire le comportement de l’émail avant meme de le tester au four.
Mon pere n’est pas un grand fan des calculs — il travaille beaucoup a l’intuition — mais il reconnait que la formule de Seger lui a evite pas mal de catastrophes. « C’est comme une carte routiere, dit-il. Tu peux conduire sans, mais tu risques de tourner en rond. »
Aujourd’hui, des logiciels comme Glazy ou Digitalfire Insight font les calculs automatiquement. Tu entres tes matieres premieres et leurs pourcentages, et le logiciel te donne la formule de Seger, les ratios, les zones de risque. C’est un gain de temps colossal.
Emaux crus et émaux frittes : deux philosophies
Quand tu prepares un émail, tu peux partir de deux types de matieres premieres.
Les émaux crus (ou raw glazes) utilisent des mineraux naturels directement : feldspath, kaolin, quartz, carbonate de calcium, dolomie, talc… Ces materiaux sont broyes, melanges avec de l’eau, et appliques sur la piece. C’est pendant la cuisson que tout se passe — les mineraux fondent, reagissent entre eux, et forment le verre. C’est la methode la plus ancienne et, pour beaucoup de potiers, la plus « noble ». Mon pere travaille presque exclusivement en émaux crus. Il aime le contact direct avec les mineraux, le cote un peu alchimique du melange.
Les émaux frittes utilisent un ingredient pre-fondu : la fritte. Une fritte est un verre qui a ete fondu industriellement a haute temperature, trempe dans l’eau pour le faire eclater, puis broye en poudre fine. Pourquoi cette etape supplementaire ? Pour deux raisons principales. D’abord, certains fondants — notamment le sodium, le bore et le plomb — sont solubles dans l’eau a l’etat cru. Si tu les melanges directement dans ton émail liquide, ils se dissolvent, migrent, et ta couche d’émail devient irreguliere. En les integrant dans une fritte, ils sont pieges dans une matrice vitreuse insoluble. Ensuite, les frittes fondent de maniere plus progressive et previsible que les matieres premieres crues, ce qui est un avantage enorme en production industrielle.
Les émaux de faience sont souvent frittes, car ils utilisent beaucoup de fondants a basse temperature. Les émaux de gres et de porcelaine sont plus souvent crus, car les feldspaths — leur fondant principal — ne sont pas solubles.
Quand l’émail fait des caprices : les defauts
Meme avec la meilleure recette, les choses peuvent mal tourner. Les defauts d’émail sont le cauchemar du ceramiste — et leur comprehension passe, encore une fois, par la chimie.
Le tressaillage (crazing) se manifeste par un reseau de fines craquelures sur la surface de l’émail, comme une toile d’araignee. Il est cause par un desaccord de dilatation thermique entre l’émail et la terre. Quand la piece refroidit apres cuisson, l’émail et le tesson se contractent. Si l’émail se contracte davantage que la terre, il se retrouve en tension et se fissure pour relacher cette contrainte. Pour corriger le tressaillage, on augmente la silice dans l’émail (ce qui diminue sa dilatation) ou on remplace une partie des fondants a forte dilatation — comme le sodium — par des fondants a faible dilatation comme le calcium ou le magnesium.
Curieusement, certains ceramistes recherchent deliberement le tressaillage pour creer des effets decoratifs. Les émaux craqueles chinois de type Guan en sont le plus bel exemple : le reseau de craquelures est mis en valeur par de l’encre ou du the qui s’infiltre dans les fissures.
Le retrait (crawling) est un defaut ou l’émail fondu se retire de certaines zones, laissant des plaques de terre nue. Ca ressemble a de l’eau sur une surface grasse — l’émail se contracte en gouttes au lieu de s’etaler. La cause est une tension de surface trop elevee dans l’émail fondu. Certains oxydes — notamment le zinc et le magnesium en exces — augmentent cette tension. Le retrait peut aussi survenir quand l’émail est applique trop epais, ou quand la couche d’émail cru se fissure au sechage avant la cuisson (ce qui arrive si l’émail contient trop d’argile plastique).
Le piquage (pinholing) produit des petits trous dans la surface de l’émail, comme des piqures d’epingle. Il est cause par des bulles de gaz qui traversent l’émail fondu — gaz provenant de la decomposition de carbonates, de matieres organiques, ou de l’eau restante dans la terre — et qui n’ont pas eu le temps de se refermer avant que l’émail ne fige. La solution : rallonger le palier de temperature en haut de cuisson pour donner a l’émail le temps de « cicatriser », ou reduire les sources de gaz dans la pate et l’email.
Mon pere a un proverbe pour ces moments-la : « L’émail te parle. Un defaut, c’est une question qu’il te pose. A toi de trouver la reponse. »
Les émaux qui ont fait l’histoire
Certains émaux sont devenus legendaires, non seulement pour leur beaute, mais pour la maitrise technique qu’ils exigent.

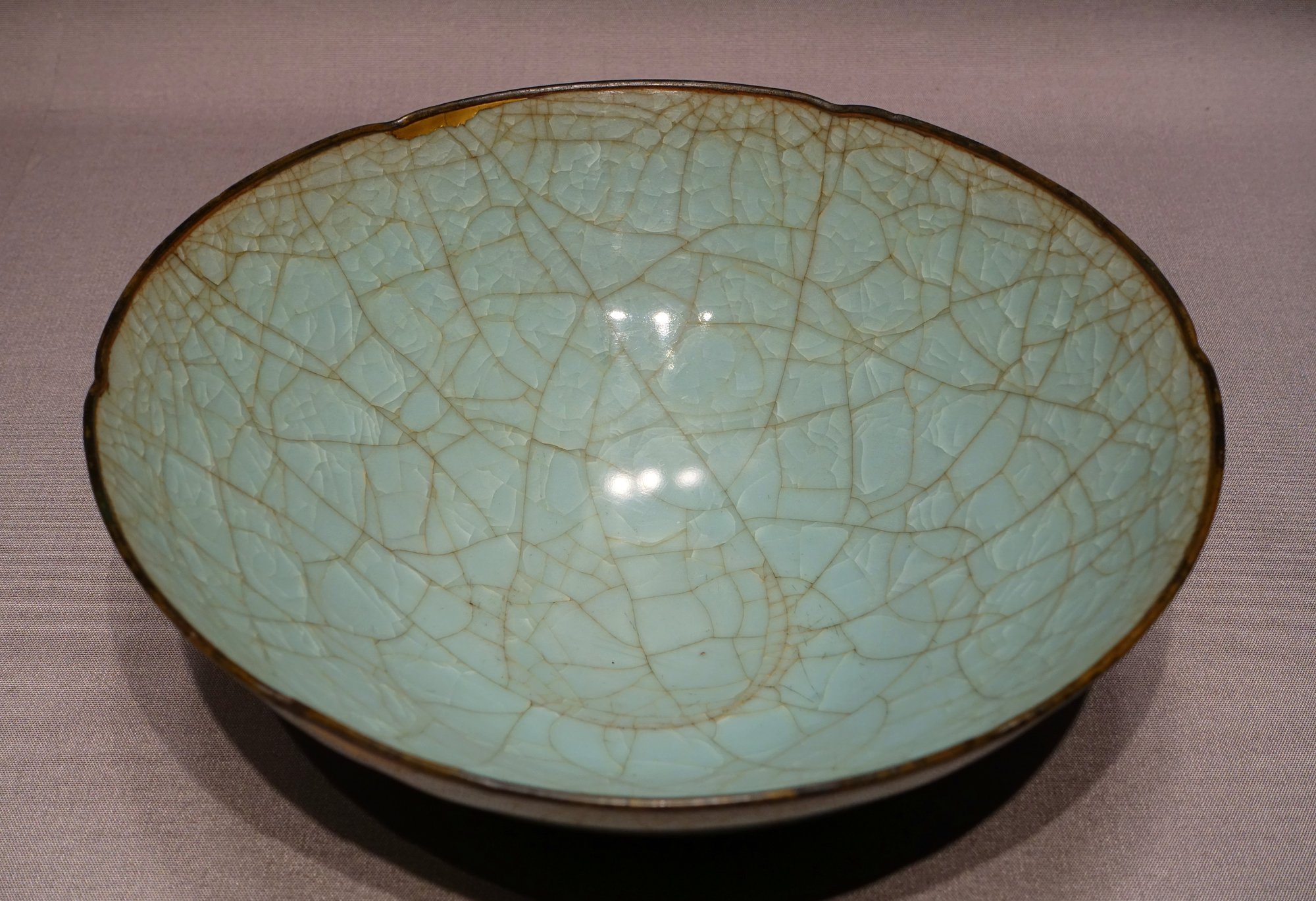

Le celadon est sans doute l’émail le plus venere de l’histoire de la céramique. Ne dans les fours de Longquan dans le Zhejiang, en Chine, pendant la dynastie Song (960-1279), le celadon est un émail a base de feldspath contenant une petite quantite d’oxyde de fer — entre 0,75 % et 2,5 % — cuit en atmosphere reductrice a haute temperature. La reduction transforme le fer ferrique (Fe2O3, rouge-brun) en fer ferreux (FeO, vert-bleu), donnant cet extraordinaire vert jade translucide. Le mot « celadon » viendrait du personnage de Celadon dans le roman L’Astree d’Honore d’Urfe (1607), qui portait des rubans verts.
Le tenmoku est un émail sombre, charge en fer (environ 8 a 10 %), cuit lui aussi en reduction. Son nom vient du mont Tianmu (天目, « oeil du ciel ») dans le Zhejiang, d’ou le moine zen japonais Dogen aurait rapporte les premiers bols en 1228. Le tenmoku classique est noir profond, virant au brun dore sur les aretes ou l’émail est plus fin. Mais les variations sont infinies : le « poil de lievre » (hare’s fur), ou des cristaux de fer forment des stries fines a la surface ; le « goutte d’huile » (oil spot), ou des bulles d’oxyde de fer remontent et eclatent en creant des taches metalliques irisees. Ces effets naissent du comportement du fer pendant le refroidissement controle du four — la chimie et la physique se rejoignent dans une danse fascinante.
Le shino est un émail typiquement japonais, apparu au XVIe siècle dans les fours de Mino. Contrairement au celadon et au tenmoku, le shino est un émail a base de feldspath et de kaolin, avec tres peu de fondant supplementaire. C’est un émail epais, laiteux, qui varie du blanc creme a l’orange brule selon l’epaisseur et l’atmosphere. Les zones ou l’émail est plus mince laissent transparaitre la terre — un rouge chaud qui donne au shino son caractere unique, imparfait, si cher a l’esthetique wabi-sabi.

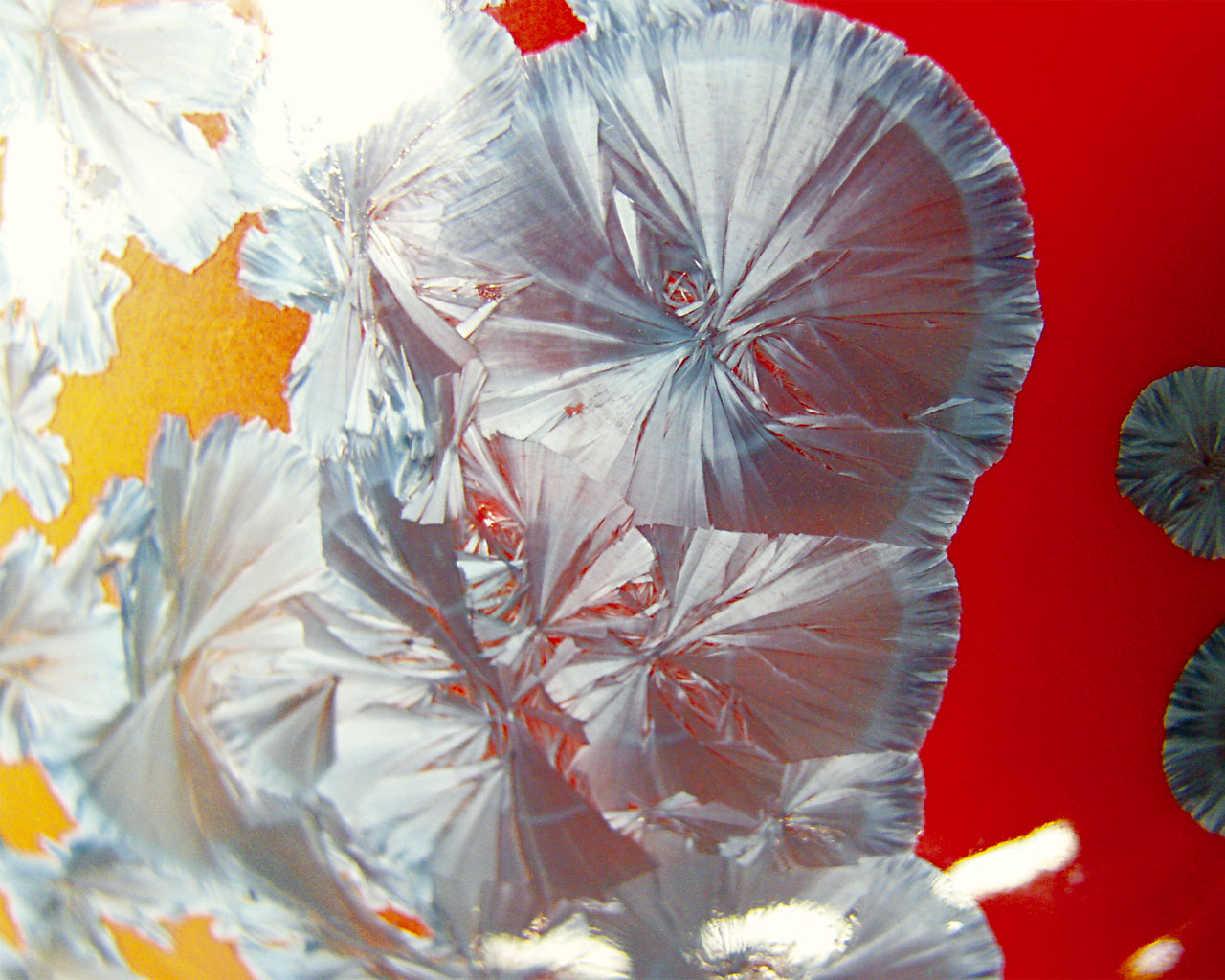

Les émaux cristallins sont le defi ultime du chimiste-ceramiste. Il s’agit d’émaux a tres faible teneur en alumine (ce qui les rend tres fluides) enrichis en zinc et en silice. Pendant un refroidissement soigneusement programme — avec des paliers de temperature precis autour de 1050-1100°C — des cristaux de silicate de zinc se forment et grandissent dans l’émail, creant des motifs en forme d’etoiles ou de fleurs. Chaque piece est unique, car la position et la taille des cristaux dependent de facteurs minuscules. C’est spectaculaire — et c’est un cauchemar a reproduire.
Pourquoi tout ca compte
Quand j’etais petite, je regardais mon pere tremper ses pieces dans l’émail et je trouvais ca magique : cette bouillie grisatre qui se transformait en surface brillante et coloree apres cuisson. Maintenant que je comprends un peu la chimie derriere, je trouve ca encore plus magique. Parce que ce n’est pas de la magie — c’est de la science. De la science que des generations de potiers ont decouverte, testee, transmise, parfois perdue et retrouvee.
La formule de Seger, les ratios, les defauts et leurs corrections — tout ca, c’est le langage que l’émail utilise pour nous parler. Apprendre ce langage, ce n’est pas tuer la poesie du métier. C’est au contraire lui donner une dimension supplementaire. Mon pere le sait bien, lui qui marmonne ses ratios silice/alumine en tournant ses bols.
La prochaine fois que tu tiens une tasse emaillage, regarde la surface de pres. Cette fine couche de verre, lisse, coloree, brillante ou mate — elle est le resultat d’un equilibre chimique precis entre silice, alumine et fondants, d’un voyage a travers le feu, et de siecles de savoir accumule. Pas mal pour une couche d’un dixieme de millimetre d’epaisseur.
— Clara M.
