Il y a des cuissons ou tu controles tout. Tu programmes la montee en temperature, le palier, la descente. Tu sais ce qui va sortir du four a 5 % pres. Et puis il y a les cuissons ou tu laches tout — ou tu jettes tes pieces dans le feu, dans la fumee, dans le chaos — et ou le resultat te sidere. Ou te desole. Ou les deux.
Raku, enfumage, emaux cristallins : ces trois techniques sont les rebelles de la ceramique. Elles font intervenir des phenomenes que meme un ingenieur en materiaux a du mal a predire completement. Le choc thermique, la reduction sauvage, la cristallogenese. Ce sont des processus ou la science est bien presente — mais ou elle danse avec le hasard.
Et c’est precisement pour ca que je les aime.
Raku : l’art du choc thermique
Le raku est ne au Japon au XVIe siecle, dans le contexte de la ceremonie du the. Le mot signifie “plaisir” ou “aisance”. Mais la technique occidentale contemporaine, developpee a partir des annees 1960 par des ceramistes comme Paul Soldner, n’a plus grand-chose a voir avec le raku traditionnel des maitres Raku de Kyoto. Elle est plus brutale, plus spectaculaire, et scientifiquement plus riche.
Voici ce qui se passe. Tu emailles ta piece avec un email formule pour maturer vers 900-1000°C. Tu enfournes. La montee est rapide — environ 1h30 pour atteindre la temperature de fusion de l’email. Quand l’email brille, liquide, a travers le regard du four, tu ouvres la porte.

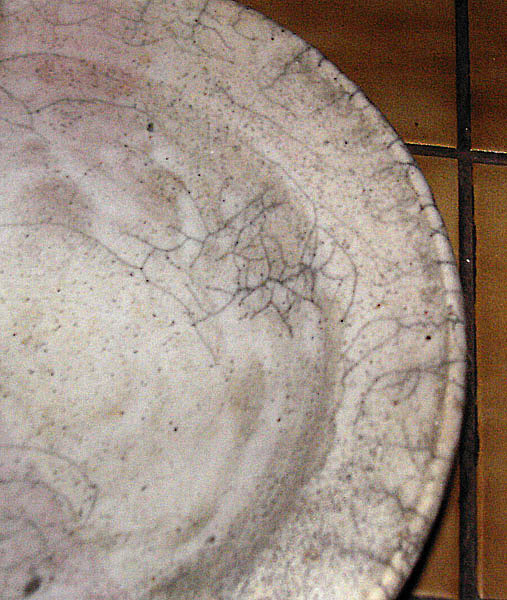

Et la, tu fais quelque chose qu’aucun manuel de science des materiaux ne recommande : tu sors ta piece a 1000°C a l’air libre, avec des pinces. Le choc thermique est colossal. La piece passe de 1000°C a 600°C en quelques secondes. L’email, qui vient de se figer, et le tesson en dessous n’ont pas le meme coefficient de dilatation thermique. L’email se contracte plus vite que la terre. Resultat : un reseau de craquelures se forme instantanement dans la couche vitreuse — ce qu’on appelle le tressaillage.
Mais c’est la deuxieme etape qui rend le raku unique. Tu plonges ta piece encore incandescente dans un recipient rempli de matieres combustibles — sciure, papier journal, feuilles mortes, copeaux de bois. Les matieres s’enflamment au contact de la piece brulante. Tu fermes le couvercle. L’oxygene se consume en quelques secondes.
La piece se retrouve dans une atmosphere reductrice intense, saturee de carbone. Et deux choses se produisent :
- Le carbone, sous forme de suie microscopique, penetre les craquelures de l’email et s’y incruste definitivement. C’est lui qui dessine ces reseaux noirs si caracteristiques du raku — des lignes de carbone emprisonnees dans le verre.
- Les oxydes metalliques de l’email subissent une reduction chimique. Le cuivre, par exemple, au lieu de donner du vert (CuO, oxyde cuivrique), se reduit en cuivre metallique (Cu0) et produit des reflets rouge cuivre ou des irisations metalliques spectaculaires.
La terre nue, elle, la ou il n’y a pas d’email, absorbe le carbone et noircit. Le contraste entre les zones emaillees (claires, craquelees, parfois irisees) et les zones nues (noires de carbone) est la signature visuelle du raku occidental.
Enfumage : quand les sels dansent dans la fumee
L’enfumage — saggar firing ou pit firing en anglais — est peut-etre la plus ancienne technique de cuisson decorative. Elle remonte au Neolithique. Et sa chimie est d’une elegance redoutable.
Le principe : tu places ta piece de biscuit (deja cuite une premiere fois, sans email) dans une gazette (saggar) ou directement dans une fosse, entouree de materiaux combustibles et de sels metalliques. Chlorure ferrique (FeCl3), sulfate de cuivre (CuSO4), sel de table (NaCl), carbonate de cuivre — chaque sel apporte ses propres couleurs.
A la cuisson, quand la temperature atteint 800 a 900°C, ces sels se volatilisent. Ils passent en phase gazeuse et les ions metalliques se deposent sur la surface de la piece. Le chlorure ferrique, par exemple, libere des ions fer qui reagissent avec la silice et l’alumine de l’argile en surface, creant des trainees rouges, orangees ou brunes. Le cuivre donne des verts, des bleus, des roses.
Mais — et c’est la tout le drame et toute la beaute — la repartition de ces couleurs depend de facteurs que tu ne controles pas completement :
- La circulation des gaz dans la gazette. Un courant d’air localement plus fort depose plus d’ions metalliques a un endroit precis. Une poche d’air stagnant cree une zone differente.
- L’atmosphere locale : selon que l’oxygene est abondant ou rare a un endroit donne, les ions fer donnent du rouge vif (oxydation) ou des bruns sombres a reflets metalliques (reduction).
- Le contact direct entre la piece et les materiaux combustibles. La ou une feuille de chou touche la terre, elle laisse une empreinte fantomatique. La ou un fil de cuivre est enroule, une ligne verte ou rose apparait.
Le resultat est une surface de terre nue — ni email, ni glaçure — marquee par la fumee et les sels comme un paysage marque par le vent. Chaque piece est un enregistrement unique des conditions atmospheriques a l’interieur de la gazette. Un polaroid chimique de la cuisson.
Pour obtenir les meilleurs resultats, les ceramistes preparent la surface par brunissage (burnishing) : ils frottent la terre seche avec le dos d’une cuillere ou une pierre lisse, pour aligner les particules d’argile en surface et creer un poli serre et soyeux qui capte les depots de fumee avec plus d’intensite.
Emaux cristallins : cultiver des fleurs de silicate de zinc
Si le raku est un coup de poing thermique et l’enfumage une aquarelle de fumee, l’email cristallin est une experience de patience et de precision. Et sa science est proprement fascinante.

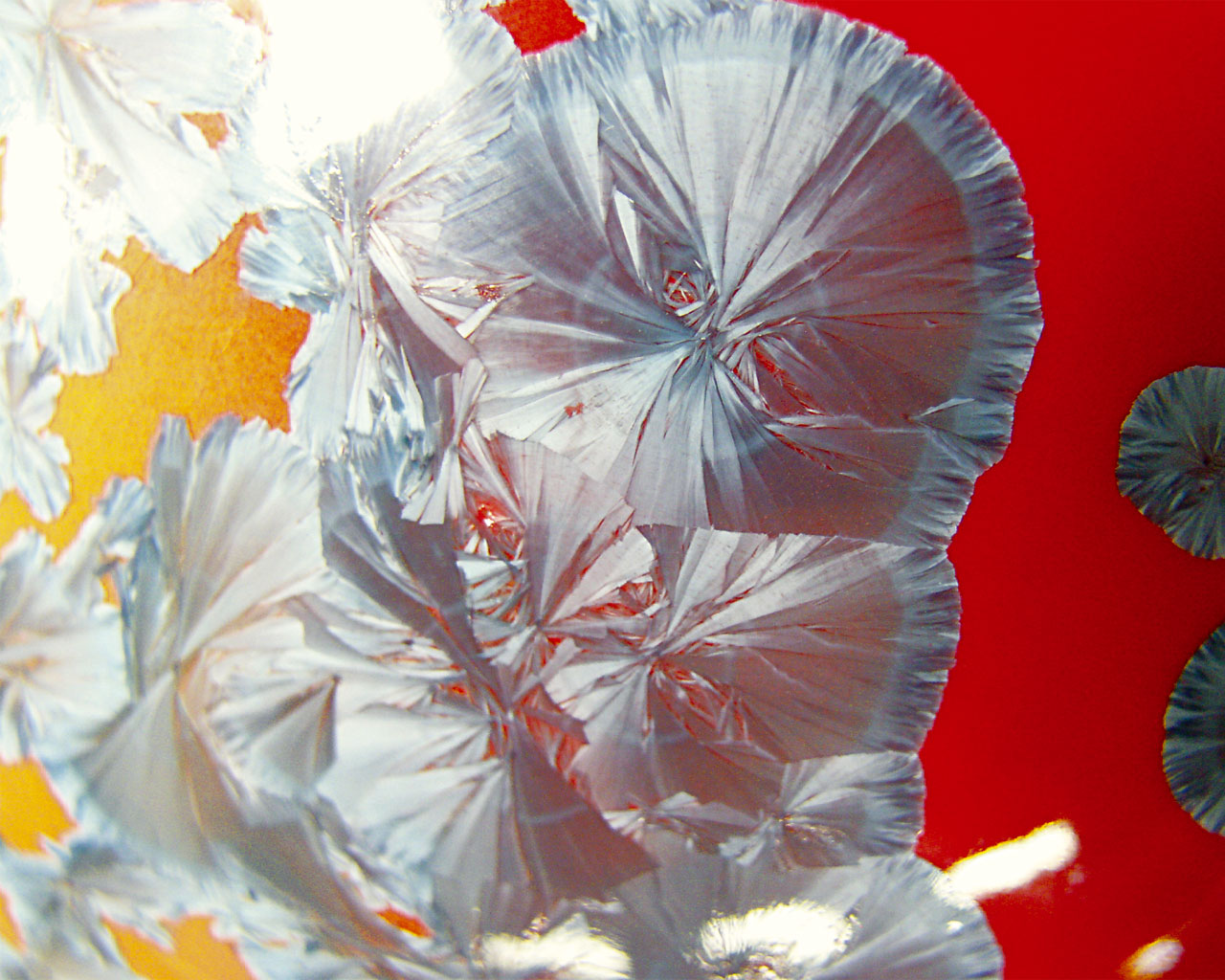

Un email cristallin est un email dans lequel des cristaux macroscopiques — visibles a l’oeil nu, parfois de plusieurs centimetres de diametre — se forment pendant le refroidissement. Ces cristaux sont des silicates de zinc (Zn2SiO4, aussi appele willemite), et ils ressemblent a des fleurs, des etoiles ou des rosaces dans la surface vitreuse de l’email.
La recette de base est simple : un email tres riche en oxyde de zinc (ZnO) et en silice (SiO2), avec tres peu d’alumine (qui inhibe la cristallisation). Les proportions typiques : environ 25 % de ZnO et 25 % de SiO2 parmi les oxydes formateurs.
Mais c’est la cuisson qui fait tout. Et elle est d’une precision diabolique.
Premiere etape : tu montes a haute temperature — environ 1300°C — pour fondre completement l’email. A cette temperature, le ZnO et la SiO2 sont dissous dans le verre fondu, comme du sucre dans de l’eau chaude.
Deuxieme etape : tu descends rapidement a la zone de cristallisation, generalement entre 1050 et 1100°C. A cette temperature, le verre est encore assez fluide pour que les molecules bougent, mais assez visqueux pour que les cristaux ne se dissolvent pas.
Troisieme etape : tu maintiens un palier de cristallisation pendant 3 a 5 heures. C’est la que les cristaux poussent. Les molecules de zinc et de silice migrent lentement dans le verre fondu et s’assemblent sur des sites de nucleation — des points microscopiques ou un premier germe cristallin s’est forme. Atome par atome, couche par couche, le cristal grandit. Plus tu maintiens le palier longtemps, plus les cristaux sont grands.
Le processus obeit aux lois de la cristallogenese : la nucleation (naissance du germe) est un evenement stochastique — aleatoire — qui depend de fluctuations locales de temperature et de composition. C’est pour ca que deux pieces cuites ensemble n’auront jamais les memes cristaux. Le nombre de germes, leur position, leur taille, les motifs qu’ils dessinent : tout cela echappe au controle total du ceramiste.
Les couleurs des cristaux dependent des oxydes colorants ajoutes a l’email : le cobalt donne du bleu profond, le fer du brun-roux ou du jaune, le manganese du brun-violet, le nickel du gris-vert. Mais la couleur du cristal est souvent differente de celle du fond vitreux, parce que les ions metalliques se repartissent differemment entre la phase cristalline et la phase vitreuse.
Pourquoi ces techniques produisent des resultats irreproductibles
Voila la question qui me fascine en tant qu’ingenieur : pourquoi, meme avec un protocole identique, ces trois techniques ne donnent jamais deux fois le meme resultat ?
La reponse tient en deux mots : sensibilite aux conditions initiales. C’est le concept central de la theorie du chaos, formalisee par Edward Lorenz dans les annees 1960. Un systeme chaotique est un systeme ou une variation infinitesimale des conditions de depart produit des resultats radicalement differents. L’effet papillon.
Dans un four raku, la position exacte de la piece dans le recipient de sciure, la densite de la sciure, le taux d’humidite de l’air, la vitesse a laquelle tu as sorti la piece — chacune de ces variables modifie le schema de craquelures et la penetration du carbone.
Dans un enfumage, le moindre courant d’air dans la gazette, la quantite exacte de sel sur une meche de coton, l’angle de contact entre un fil de cuivre et la surface — tout cela determine la carte finale des couleurs.
Dans un email cristallin, le nombre et la position des sites de nucleation sont des evenements probabilistes. Meme avec un controleur electronique au degre pres, deux vases ne porteront jamais les memes rosaces.
C’est de la physique deterministe au niveau microscopique, mais du chaos au niveau macroscopique. Chaque cuisson est une experience unique, irrepetable, irreversible.
Le paradoxe du controle et de l’abandon
Et c’est la que la science rejoint la philosophie du geste ceramique.
Ces trois techniques exigent une maitrise technique reelle. Le ceramiste qui fait du raku doit maitriser la formulation de ses emaux, la temperature de sortie, le timing de la reduction. Celui qui fait de l’enfumage doit connaitre la volatilite de ses sels, la temperature de sublimation du chlorure ferrique, la bonne granulometrie de sa sciure. Celui qui fait des cristallins doit programmer des courbes de refroidissement au degre et a la minute pres.
Mais toute cette maitrise ne sert qu’a creer les conditions du hasard. Tu ne controles pas le resultat. Tu controles le cadre dans lequel le resultat advient. C’est comme un jardinier qui prepare la terre, choisit les graines, arrose — mais qui ne decide pas de la forme exacte de chaque fleur.
Il y a un mot japonais pour ca : wabi-sabi. La beaute de l’imparfait, de l’ephemere, de l’inacheve. Le raku en est l’incarnation ceramique. Mais je crois que le concept s’etend a toutes ces techniques “de hasard”. Ce ne sont pas des techniques de hasard : ce sont des techniques de hasard controle. De la science mise au service de la surprise.
En tant qu’ingenieur, j’ai ete forme a eliminer la variabilite. A standardiser, a reproduire, a controler. La ceramique m’a appris l’inverse : que la variabilite peut etre une forme de beaute. Que l’irreproductible a plus de valeur que le reproductible. Que le feu, la fumee et les cristaux savent des choses que je ne sais pas.
Chaque ouverture de four est un dialogue. Tu as pose les questions — l’email, la terre, les sels, la courbe de temperature. Le feu donne les reponses. Et les reponses te surprennent. Toujours.
— Samir K.
