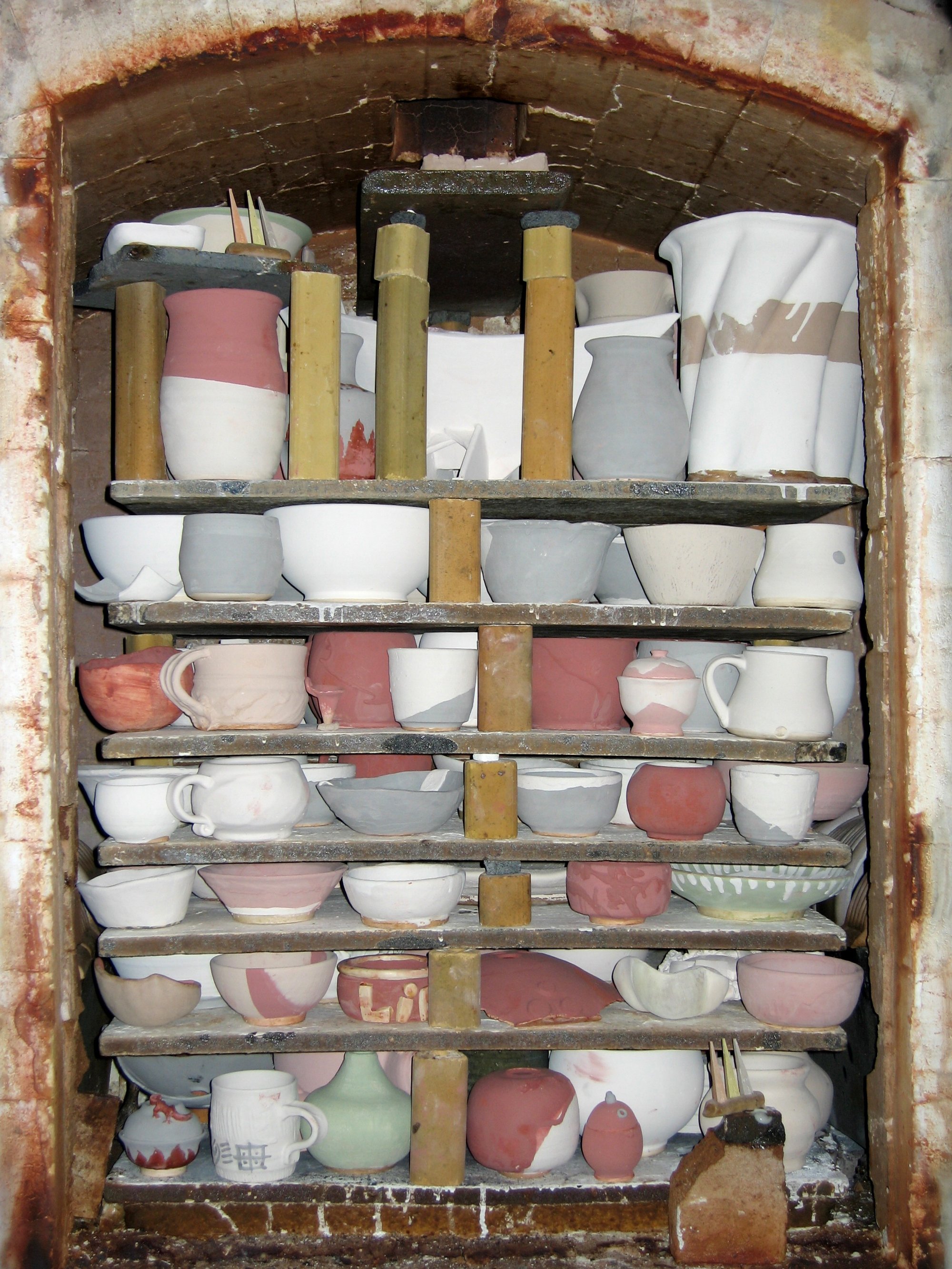

Le four, c’est l’endroit ou tout se joue. Mon pere dit souvent que le ceramiste peut controler chaque etape — le choix de la terre, le tournage, l’emaillage — mais qu’au moment d’enfourner, il doit « lacher prise ». Le feu decide. Et ce qui se passe la-dedans, entre le moment ou tu fermes la porte et celui ou tu la rouvres, c’est une serie de transformations chimiques absolument dingues.
Je vais te les raconter, degre par degre. Parce que comprendre ce que le feu fait a la terre, ca change completement ta facon de travailler.
20°C a 100°C : l’eau s’en va (mais pas toute)
La premiere etape est trompeusement simple. En montant doucement en temperature, le four evacue l’eau libre — celle qui reste dans la pate meme apres un bon sechage a l’air. Les molecules d’eau logees dans les pores de l’argile s’evaporent.
C’est pour ca qu’on monte lentement au debut. Si tu chauffes trop vite, l’eau se transforme en vapeur a l’interieur de la piece, et la pression peut la faire eclater. Mon pere a une anecdote la-dessus : la premiere fois qu’il a cuit seul, a 18 ans, il a voulu aller vite. Resultat : trois bols qui ont explose et envoye des eclats dans toute la chambre du four. « J’ai retrouve un tesson plante dans un autre bol, comme une fleche », il raconte. Depuis, il ne plaisante plus avec la montee en temperature.
100°C a 300°C : le grand sechage
Entre 100 et 200°C environ, l’eau adsorbee — celle qui colle a la surface des particules d’argile par des forces electrostatiques — finit de s’evaporer. La piece devient completement seche. Mais attention : a ce stade, si tu sortais ta piece du four et que tu la moullais, elle redeviendrait de l’argile molle. Rien d’irreversible ne s’est encore produit.
Entre 200 et 300°C, les matieres organiques presentes dans l’argile commencent a bruler. C’est ce qu’on appelle le burnout. Les traces vegetales, les micro-organismes, tout ce qui vivait dans cette terre disparait en fumee. Litteralement.
350°C a 600°C : le grand tournant
C’est ici que tout bascule. Et c’est ici que la chimie devient vraiment passionnante.
A partir de 450-500°C environ, la kaolinite subit ce qu’on appelle la deshydroxylation. Ce n’est plus de l’eau libre qui part — ce sont les groupes hydroxyle (OH) qui sont chimiquement lies a la structure cristalline du mineral. Ils s’arrachent et s’en vont sous forme de vapeur d’eau.
La reaction, si tu veux l’ecrire :
Al₂Si₂O₅(OH)₄ → Al₂Si₂O₇ + 2 H₂O
La kaolinite se transforme en metakaolin — une phase amorphe, desordonnee, qui a perdu sa belle structure en feuillets. C’est le point de non-retour. Avant cette temperature, ta piece pouvait redevenir de l’argile. Apres, c’est fini. Plus jamais. La terre a change de nature de facon irreversible.
Mon pere appelle ce moment « la mort de l’argile et la naissance de la ceramique ». C’est un peu dramatique, mais c’est exactement ca.
A 573°C, un autre evenement critique se produit : l’inversion du quartz. Les cristaux de quartz alpha presents dans l’argile se transforment en quartz beta, avec un changement brutal de volume (environ 2 %). C’est pour ca qu’on ralentit la montee a ce stade — souvent a 60-100°C par heure. Si on va trop vite, les tensions internes peuvent fissurer la piece. Et ca marche dans les deux sens : a la descente aussi, il faut ralentir en passant 573°C.
600°C a 1000°C : le biscuit prend forme
Entre 600 et 800°C, les matieres organiques residuelles finissent de bruler. Les carbonates se decomposent en liberant du CO₂. La piece est desormais un biscuit — un corps ceramique poreux, leger, qui sonne quand on le tapote.
C’est a ce stade que s’arrete la cuisson de la faience (ou earthenware en anglais). La faience cuit typiquement entre 1000 et 1100°C. Le corps reste poreux — c’est pour ca qu’on emaille la faience : sans email, elle laisserait passer l’eau. Le tesson est souvent colore — rouge, ocre, chamois — a cause du fer contenu dans l’argile.
Pense aux poteries de Vallauris, aux tajines marocains, aux azulejos portugais. C’est de la faience. Une cuisson « basse », un corps poreux, et un email qui fait tout le travail d’etancheite et de decoration.
1000°C a 1300°C : la vitrification, ou l’argile devient pierre
Au-dela de 1000°C, on entre dans le territoire du gres (stoneware). La, les choses deviennent serieuses.
Les particules d’argile commencent a fondre partiellement et a fusionner entre elles. C’est la vitrification — la formation d’une phase vitreuse qui remplit les pores et soude les grains. Le corps ceramique devient dense, dur, impermeable. Tu peux taper un tesson de gres contre la table : il sonne comme une cloche.
Le gres cuit generalement entre 1200 et 1300°C. C’est la ceramique du quotidien robuste — les bols japonais, les cruches a sel allemandes, les gres de Puisaye.
Vers 1050°C, deux nouveaux mineraux commencent a se former dans la pate : la mullite (un silicate d’alumine en aiguilles microscopiques qui donnent a la ceramique sa solidite) et la cristobalite (une forme de silice). C’est un peu comme si la terre recristallisait, mais en quelque chose de completement nouveau.
Pour la porcelaine, on pousse encore plus loin : 1260 a 1400°C. A ces temperatures, le kaolin et le feldspath fusionnent presque completement. La vitrification est poussee au maximum. Le corps devient translucide — tiens une tasse en porcelaine fine devant une lampe, tu verras la lumiere passer a travers. C’est ca, la magie de la haute temperature.
Oxydation contre reduction : l’atmosphere qui change tout
Mais la temperature ne fait pas tout. L’atmosphere du four — la quantite d’oxygene disponible — change radicalement le resultat.
En cuisson oxydante, le four est bien ventile. L’oxygene circule librement. Les oxydes metalliques presents dans l’argile et les emaux restent sous leur forme oxydee. Le fer donne du rouge, du brun, du jaune. Le cuivre donne du vert. Les couleurs sont vives, previsibles, stables. C’est le mode standard des fours electriques, ceux qu’on trouve dans la plupart des ateliers aujourd’hui.
En cuisson reductrice, on restreint volontairement l’arrivee d’air dans un four a gaz ou a bois. L’atmosphere devient pauvre en oxygene. Privees d’O₂, les flammes vont le chercher dans les oxydes metalliques de l’argile et des emaux — elles les reduisent. Et la, tout change.
Le fer, au lieu de donner du rouge-brun, donne des gris-bleu magnifiques — c’est le secret des celadons chinois, ces emaux vert-jade qui ont fascine le monde entier. Le cuivre, en reduction, donne un rouge sang-de-boeuf legendaire au lieu du vert. L’argile elle-meme change de teinte.
Mon pere cuit au gaz, en reduction. Il dit que c’est « un dialogue avec le feu ». Tu ne controles pas tout. Tu ajustes le tirage, tu observes la couleur de la flamme, tu surveilles les cones pyrometriques. C’est a la fois de la science et de l’intuition.
La descente : ne pas tout gacher
On n’en parle pas assez, mais le refroidissement est aussi critique que la montee. Rappelle-toi l’inversion du quartz a 573°C : elle se produit aussi a la descente, dans l’autre sens. Si tu ouvres le four trop tot ou trop brutalement, le choc thermique peut fissurer des pieces qui ont survecu a 1300°C.
Mon pere ne touche jamais a la porte du four avant que la temperature ne soit descendue sous 100°C. « La patience, c’est la derniere etape de la cuisson », il repete. Et quand il ouvre enfin — ce moment ou l’on decouvre les pieces, ou les emaux revelent leurs couleurs definitivement — c’est a chaque fois comme un matin de Noel. Meme apres trente ans.
Ce que le feu enseigne
Ce que je retiens de tout ca, c’est que la cuisson n’est pas un simple passage au four. C’est une metamorphose au sens propre. L’argile, ce mineral mou et fragile, traverse une serie de transformations chimiques qui la rendent dure, impermeable, permanente. La deshydroxylation detruit l’ancienne structure. La vitrification en construit une nouvelle. Et l’atmosphere du four decide des couleurs.
Chaque fois que je vois mon pere ouvrir le four, je pense a tout ca. A tous ces evenements invisibles qui se sont produits derriere la porte fermee. La ceramique, c’est l’art de transformer l’ephemere en permanent. Et le four, c’est la ou la transformation se produit.
La prochaine fois que tu tiens un bol en gres, passe ton doigt sur la paroi. Cette surface lisse, dense, imperiale — il y a quelques heures (ou quelques jours), c’etait de la boue seche. Le feu en a fait de la pierre. Si c’est pas miraculeux, je ne sais pas ce qui l’est.
— Clara M.
